《ONE参考》为您解读微软SDN利器之SmartNIC
2013年，谷歌在Sigcomm会议上发表论文，宣称在其B4骨干网上构建了一张SDN网络，引发业界对SDN的大力关注，自此之后，谷歌一直被视作SDN领域的风向标和领头羊。
但其实，在工业界SDN玩家并非谷歌一个，还有被绝大多数人忽视的微软，甚至说微软为资深的SDN玩家，也一点也不为过，微软在SDN领域的探索跟研究硕果累累，从公开出来的材料来看，丝毫不亚于谷歌。
微软在SDN领域，深入践行“软件定义”的概念，充分利用软件的灵活性和敏捷性，打造出一系列“SDN for the Cloud”的产品：
- Azure Clos Fabric：Controller、Apps、...
- Network SDN：ODM switch、SAI、SONiC、...
- Host SDN：SmartNIC、VFP、...
今天，我们就从奠定目前整个Azure业务基础的SmartNIC入手，来分析一下SmartNIC的演变历程及其在Azure中的作用。
SmartNIC的前身
虽然我们都知道微软的SmartNIC就是拿FPGA实现的，但是在微软内部早期，FPGA并没有被用在网络上，而是仅仅只用作对上层业务流程的一些专用加速。
专用服务器时代：每台服务器24块FPGA，一台服务器一个集群
这个阶段的FPGA卡是在专门定制的机器上使用，每个机器插有4块FPGA加速卡，每块卡上有6个FPGA，这样每台机器累计有24个FPGA，一台机器就相当于一个FPGA资源池。

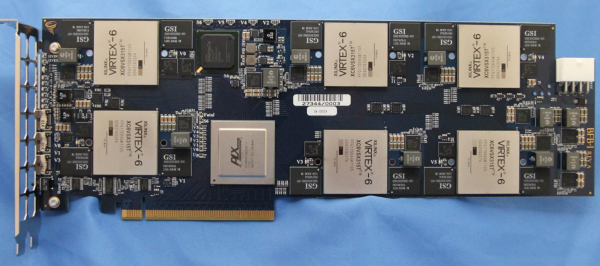

单块FPGA卡

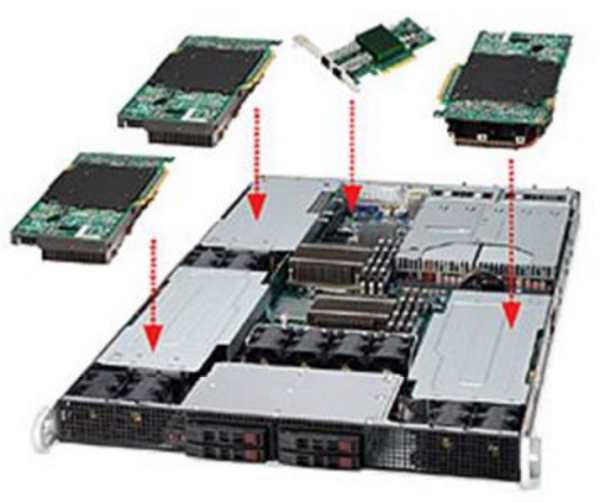

单台机器
此时的FPGA机器跟服务器是异构的，在运维和管理上增加了额外的负担，而且由于不同机器FPGA之间无法直接通信，业务使用和扩展性上受限。
通用服务器时代：每台服务器一块FPGA，多台服务器组成一个集群
为了保证数据中心中服务器的同构性，微软对原来专用的FPGA卡进行了改造在每台服务器上插一块 FPGA卡，FPGA 之间通过专用网络连接。

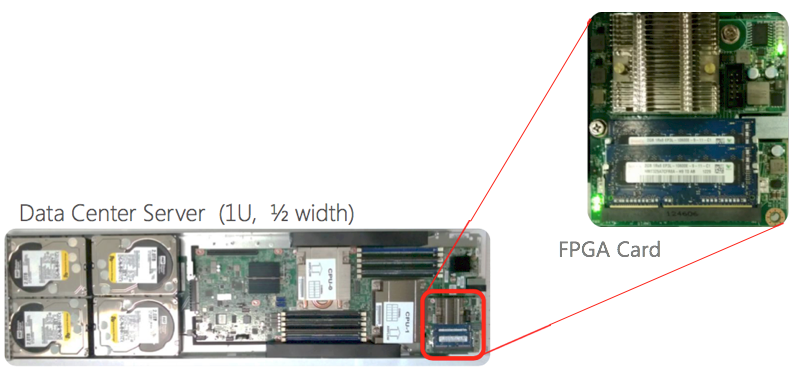

插在服务器上的FPGA卡
此时的FPGA卡相比上一代相比，出现了如下的变化：
- 产品形态：依然通过PCIe和服务器主板连接，但是开始采用PCIe扣卡方式；
- 网络功能：FPGA上新增网口，每块卡提供两个10GbE网口（网口并没有直接在卡上出，而是固定在服务器Tray Backplane上）
为了配合Bing搜索业务加速，FPGA以成组方式进行工作，每块FPGA卡的其中一个网口每8个一组连成环，另一个10G网口每6个一组连成环，每个FPGA卡FPGA在搜索流水线中各司其职，分工协作。为了将这些FPGA卡互连到一块，需要采用专门定制的线缆。

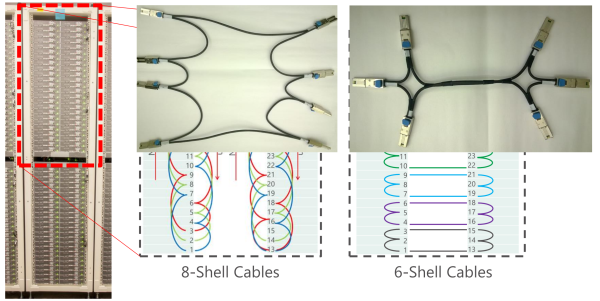

FPGA组网用的定制线缆
SmartNIC的诞生
SmartNIC Gen1
FPGA在Bing业务上取得明显的成功，不仅降低了Bing搜索的延迟，而且显著提高了延迟的稳定性。这让微软看到了FPGA的巨大潜力，于是微软决定将其扩展到其他业务上，作为微软内部拥有最多服务器的Azure业务首当其中。
Azure业务中，最需要解决和优化的就是虚拟网络性能的提升，于是，微软创造性提出将FPGA嵌入到原有网络中，在新的架构下，FPGA卡和传统网卡配合工作，FPGA主要负责虚拟化和加速方面的业务，传统网卡主要负责物理网络和外部的交互。

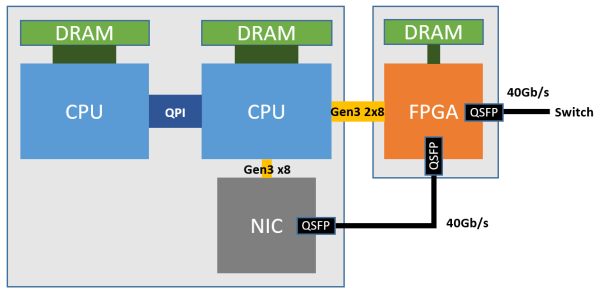

Azure服务器里FPGA和NIC的关系
此时的FPGA卡开始被称作SmartNIC或SmartNIC FPGA，它与Bing业务里使用的FPGA卡，有如下的不同点：
- 产品形态：将FPGA卡做成标准的Mezzanine卡，但FPGA和NIC依然是单独的；
- 部署模式：采用BITW架构（Bump in the wire），FPGA卡嵌入到服务器原有的网络中，承担部分网卡的功能；
- 业务功能：相比Bing业务中单纯依靠FPGA的加速，SmartNIC提供了更丰富的功能：Crypto、QoS、Storage acceleration、RDMA等；
- 网络带宽：从2个10G升级到2个40G，一个40G口连接外部交换机，一个40G口连接传统网卡（NIC）；
SmartNIC FPGA卡形态
SmartNIC对每个VM虚拟出一块网卡，VM通过SR-IOV的方式可以直接访问这块虚拟网卡，原本在虚拟交换机里面的数据平面功能被移到了FPGA中，省掉了CPU的参与，也不需要经过物理网卡。

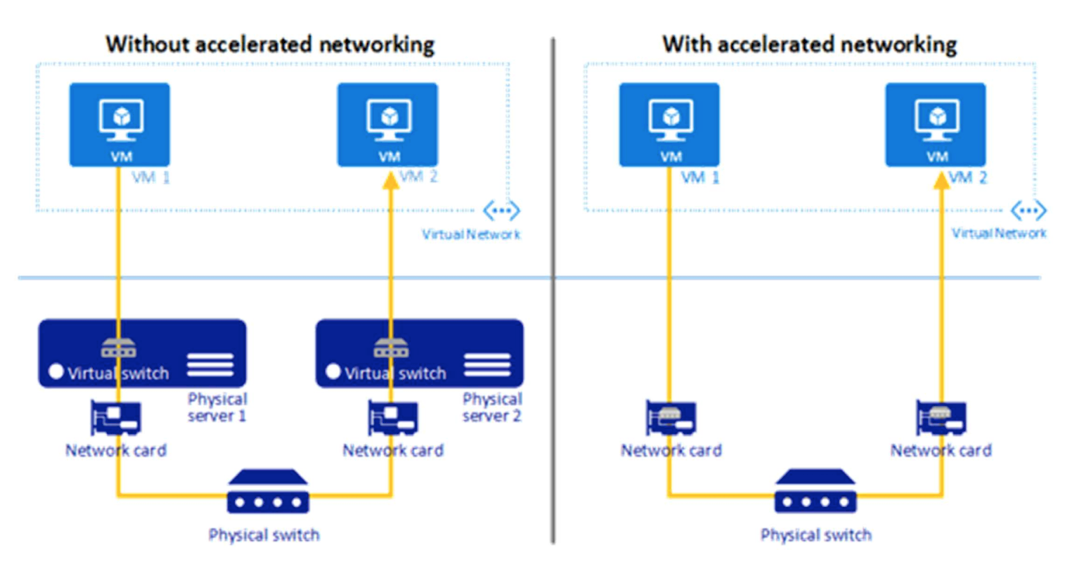

使用SmartNIC FPGA加速前后
SmartNIC FPGA卡的使用，极大提升了VM的网络性能，每个VM最大网络带宽可以达到25Gbps，且同数据中心VM间的网络延迟也降低了10倍。自2015年末以来，微软开始大部署SmartNIC，Azure业务中所有的计算节点服务器都搭载了该SmartNIC。
SmartNIC Gen2 @50G
传统网卡和SmartNIC作为两个独立的部件，外加外部互连的方式，不仅成本高，而且运维不方便，因此，微软推出了第二代智能网卡，相比第一代主要的变化有：
- 产品形态：将NIC ASIC和FPGA整合到一块卡上，整块卡对外只出一个端口，依然采用Mezzanine卡形态；
- 网络带宽：端口速率从40GbE提高到50GbE；

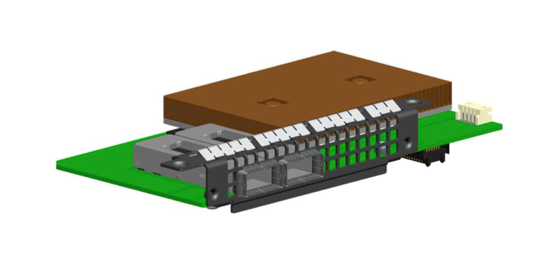

第二代SmartNIC卡效果图

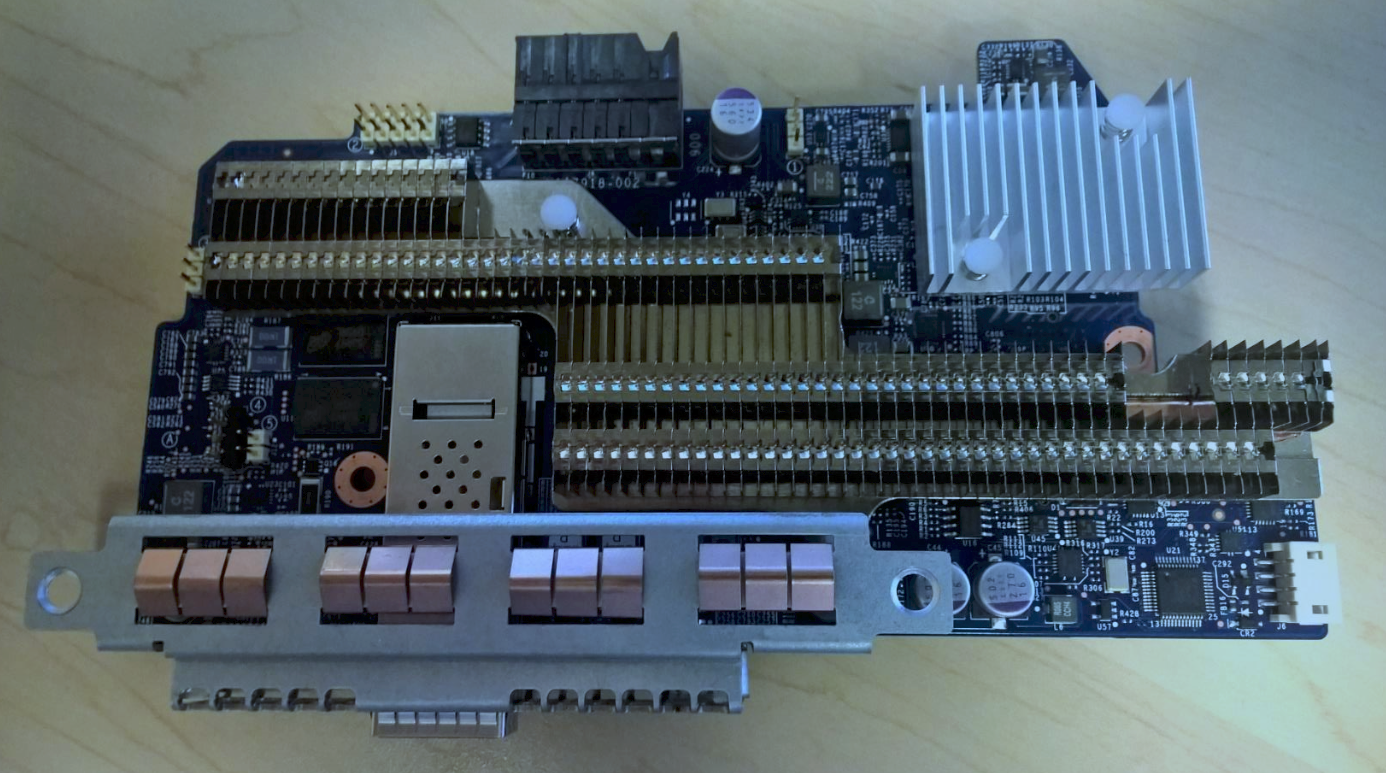

第二代SmartNIC卡实物图

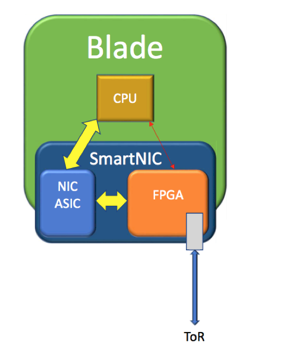

新二代SmartNIC业务加速架构
微软SmartNIC小结
- 硬件迭代周期长和不灵活性需要依靠软件来进行弥补，软硬件协同才能发挥最大价值；
- SmartNIC是未来云业务场景下网络虚拟化和加速功能的很好的一个解决方案，目前除微软外，Amazon也在大量使用SmartNIC；
参考资料：
- ONS Summit 2017, Accelerated SDN in Azure, Microsoft
- OCP Summit 2016, SmartNIC：Accelerating Azure's Network witch FPGAs on OCS servers, Microsoft
- ACM Sigcomm 2015, SDN for the Cloud, Microsoft
- Hot Chips 26(2014), Large-Scale Reconfigurable Computing in a Microsoft Datacenter, Microsoft
